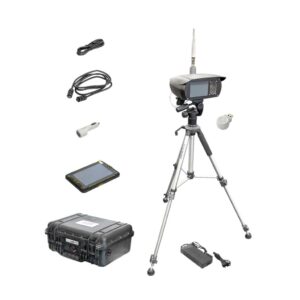

Pressure – распределенная беспроводная система измерения давления ударных волн

PR foto4

Программирование измерительных устройств, программирование серверного устройства, запуск, отладка и приемо-сдаточные работы по проекту.

Оперативное завершение проекта, начатого сторонними разработчиками.

ADC – измерительная система с GSM и GPS/Глонас модулями

Проектирование аппаратной части контроллера, выпуск опытной партии.

Особенности:

  • 8-ми канальный ADC (AD7609)
  • 4 независимых интерфейса связи: два RS485/RS232 и два RS232.
  • 2 Host USB
  • 2 Ethernet (5 Cat)
  • GPS/Глонас приемник.
  • ARM со встроенным GSM модулем (Telit GE863-PRO3)
  • Широкий диапазон питающих напряжений: 6-48 В.
  • Выполнен в промышленном корпусе Pandora (PC/104).





SMART – удаленный GPS/GLONASS контроллер

smart-view1

Полный цикл проектирования от технического задания до выпуска опытной партии.

Особенности:

  • ARM контроллер с ядром Cortex-M
  • Два независимых интерфейса связи: RS422, RS485.
  • Возможность установки приемника НАВИС или Trimble.
  • Широкий диапазон питающих напряжений: 6-48 В.
  • Выполнен в защищенный корпусе (IP67).
  • Размер печатной платы ∅60mm, 6 слоев.

Modem5 – промышленный GSM контроллер

Полный цикл проектирования от технического задания до выпуска опытной партии.

Особенности:

  • ARM Cortex-M (STM32)
  • Два независимых интерфейса связи: RS232.
  • GSM/GRRS модуль (Сinterion).
  • Широкий диапазон питающих напряжений: 6-48 В.
  • Встроенный аккумулятор 7,4 В / 2200 мА/ч.
  • Встроенное зарядное устройство.
  • Выполнен в защищенный корпусе (IP67).
  • Размер печатной платы 76x73mm, 4 слоя.



Modem6 – промышленный GSM контроллер

Проектирование аппаратной части контроллера, выпуск опытной партии.

Особенности:

  • ARM со встроенным GSM модулем (Telit GE863-PRO3)
  • Два независимых интерфейса связи: RS485.
  • Возможность установки GPS приемника на плате расширения.
  • Широкий диапазон питающих напряжений: 6-48 В.
  • Выполнен в защищенный корпусе (IP67).
  • Размер печатной платы 76x96mm, 6 слоев.





DevKit -отладочная плата FPGA Altera Cyclone III

Полный цикл проектирования от идеи  до выпуска опытной партии.

Базовая плата:

  • ПЛИС: ALTERA CycloneIII (3 модификации: EP3C16/EP3C25/EP3C40);
  • SDRAM: MT48LC4M32B2 (Micron x32, 16Мб);
  • Аналоговый видео вход (BNC/SMA). Видео АЦП: SAA7115HL (Philips);
  • RS232 (COM-порт, разъем PS2_MDN-6FR);
  • Индикация: 3xLED;
  • 3 тактовых кнопки;
  • двухпозиционный переключатель (вкл/выкл);
  • Питание: 5В DC;
  • разъем для плат расширения: QSH03001XD01 (Samtec);

NigthVision – модуль ночного видения на базе ЭОП с ПЗС матрицей Sony

Полный цикл проектирования от идеи  до выпуска опытной партии.

Параметры плат:

  • 5 класс (via 0.2/0.45), 12 слоев, размер платы 70х37 мм
  • 5 класс (via 0.2/0.45), 4 слоя, размер платы ∅37mm
  • 5 класс (via 0.2/0.45), 4 слоя, размер платы  63х37 мм

Charger – интеллектуальный модуль заряда 3-х секционного аккумулятора

charger view1

Полный цикл проектирования от технического задания до выпуска опытной партии.

Особенности:

  • Заряд, балансировка, защита 3-секционного Li-pol аккумулятора.
  • Диапазон питающего напряжения: 8-12В.
  • Микроконтроллер: PIC16F690T-I/ML
  • Размер платы 53х32 мм (4 слоя)

Receiver – высокочувствительный приемник ИК излучения

receiver

Особенности:
Приемник для лазерной дальномерии (длина волны 905 нм)
APD с усилителем и выходным буфером.
