NigthVision – модуль ночного видения на базе ЭОП

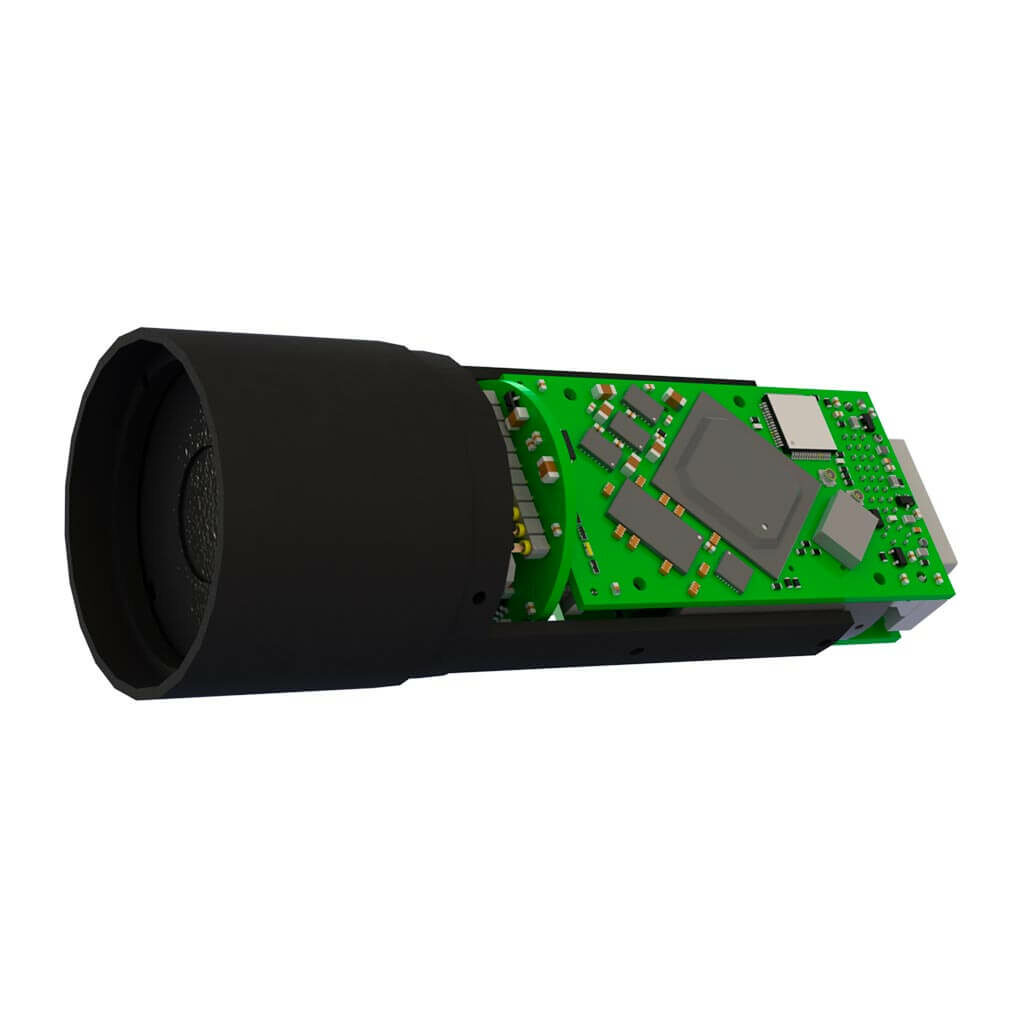

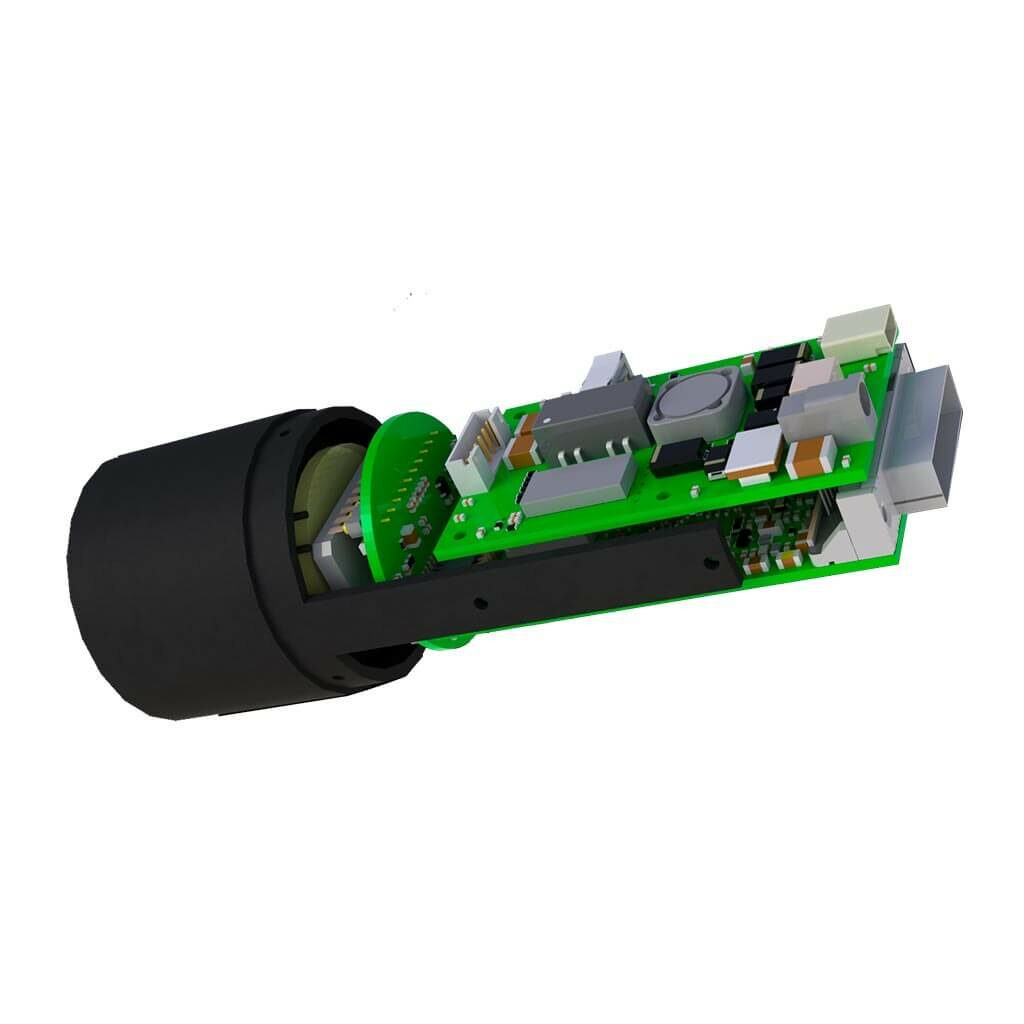

Модуль построен на базе связки электронно оптического преобразователя (ЭОП) и высокочувствительной ПЗС матрицы, состыкованных посредством оптоволоконного фокона.

Импульсный режим управления ЭОП’ом обеспечивает защиту фотокатода на солнце без использования дневных диафрагм, в автомат регулировки яркости позволяет получать качественное изображение во всем рабочем диапазоне яркостей без ручной подстройки.
Скоростная схема АРЯ отрабатывает резкие перепады яркости сцены, предупреждая ослепление наблюдателя.

Обратная связь Подробное описание

Подробное описание:

Характеристики:

  • ЭОП поколения 2+ (опционально 3);
  • ПЗС матрица SONY ICX285;
  • FPGA Altera Cyclone III;

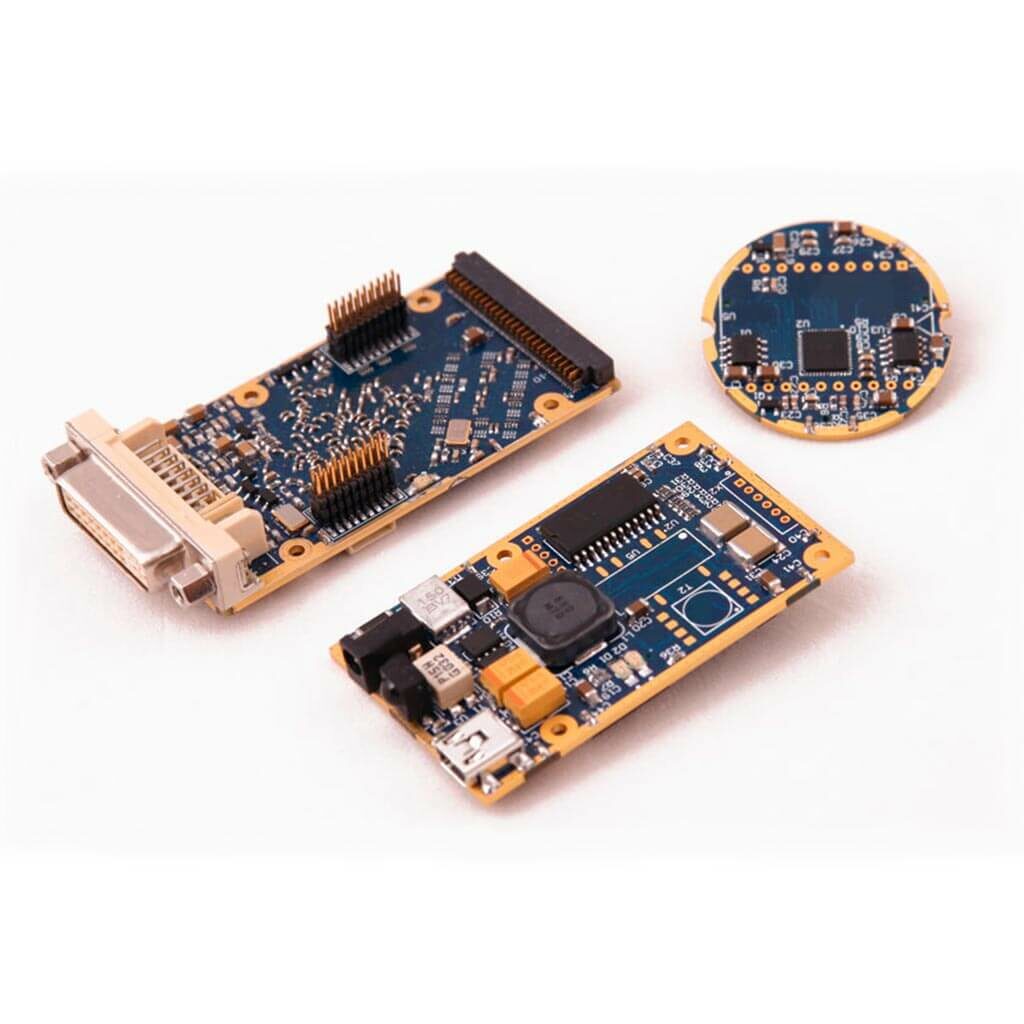

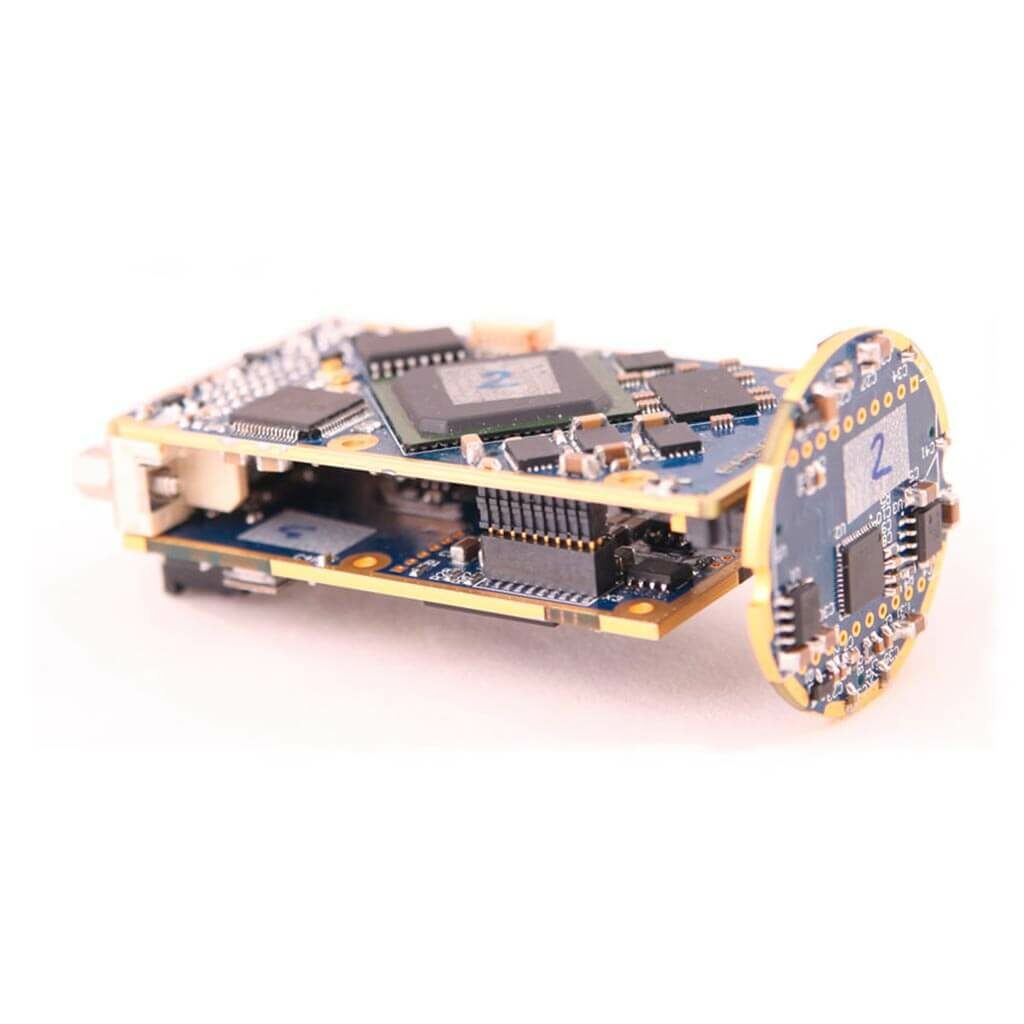

  • 3 платы 5 класса сложности (12, 4, 4 слоев);
  • рабочий диапазон освещенности: от 10^(-3) до 10^5 люкс (на фотокатоде);
  • разрешающая способность: до 1024 ТВЛ (при освещенности выше 105) и до 360 ТВЛ (при освещенности 10-3);
  • динамический диапазон: 60 Дб без мультиэкспозиции и до 100 Дб с мультиэкспозицией;
  • управление: USB 2.0 (разъем mini USB), ИК-пульт;

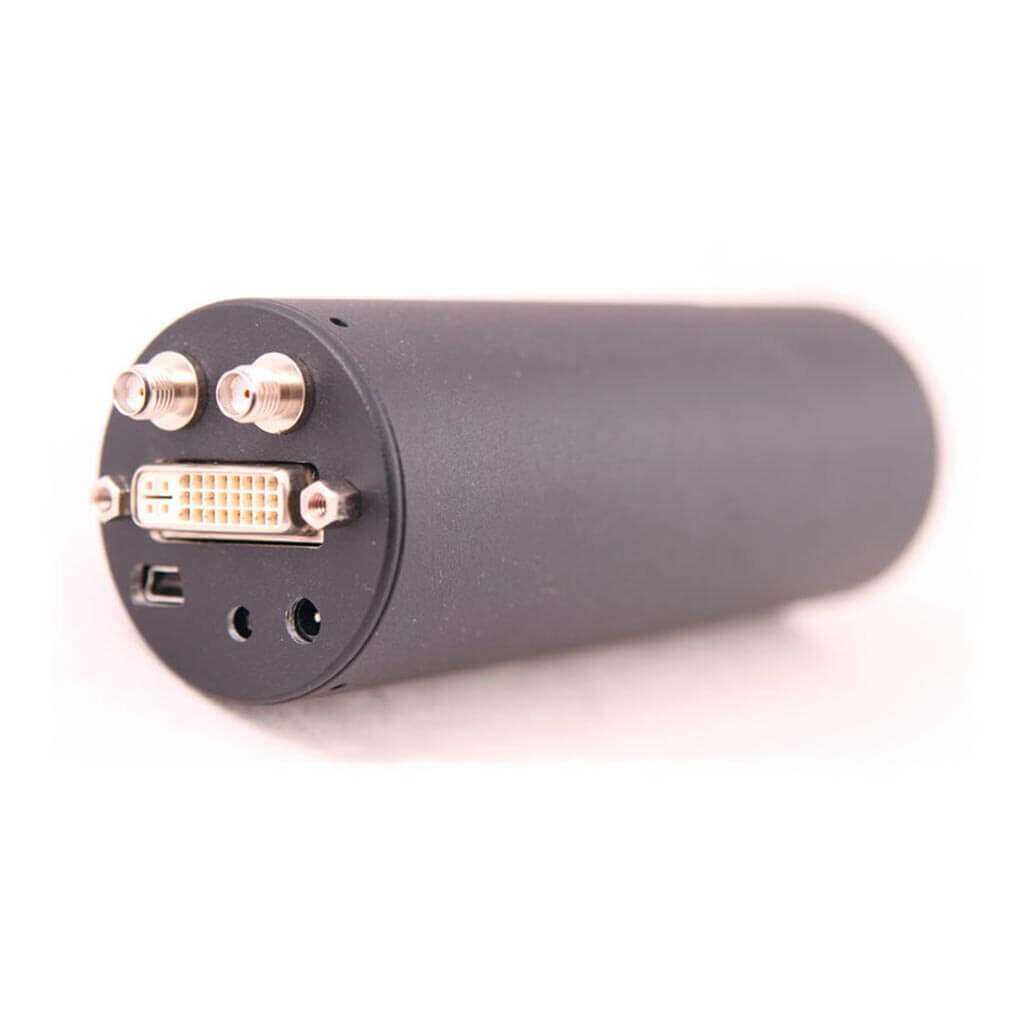

  • видео выходы: DVI-I/HDMI, VGA, PAL;
  • синхронизация (кадровая):выход/вход (разъемы SMA);
  • питание: 12В DC, не более 500 мА.

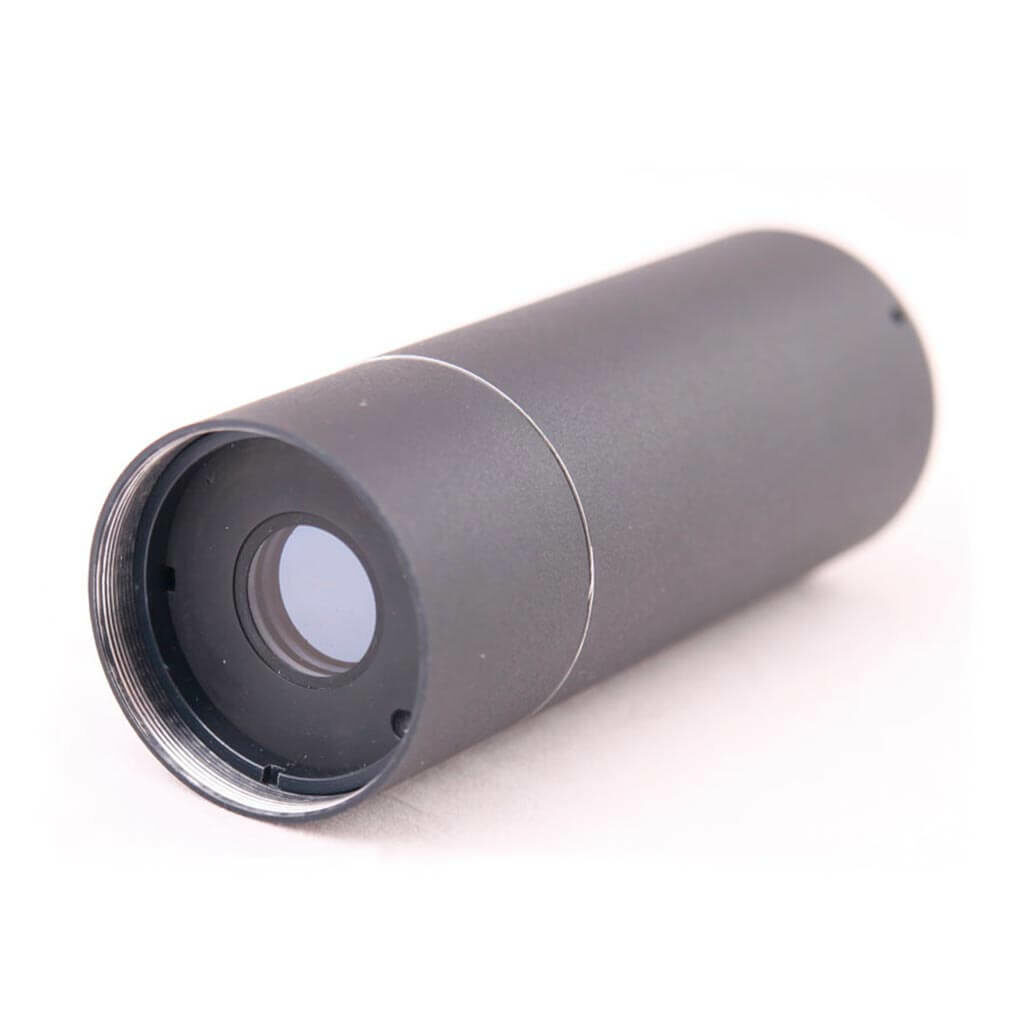

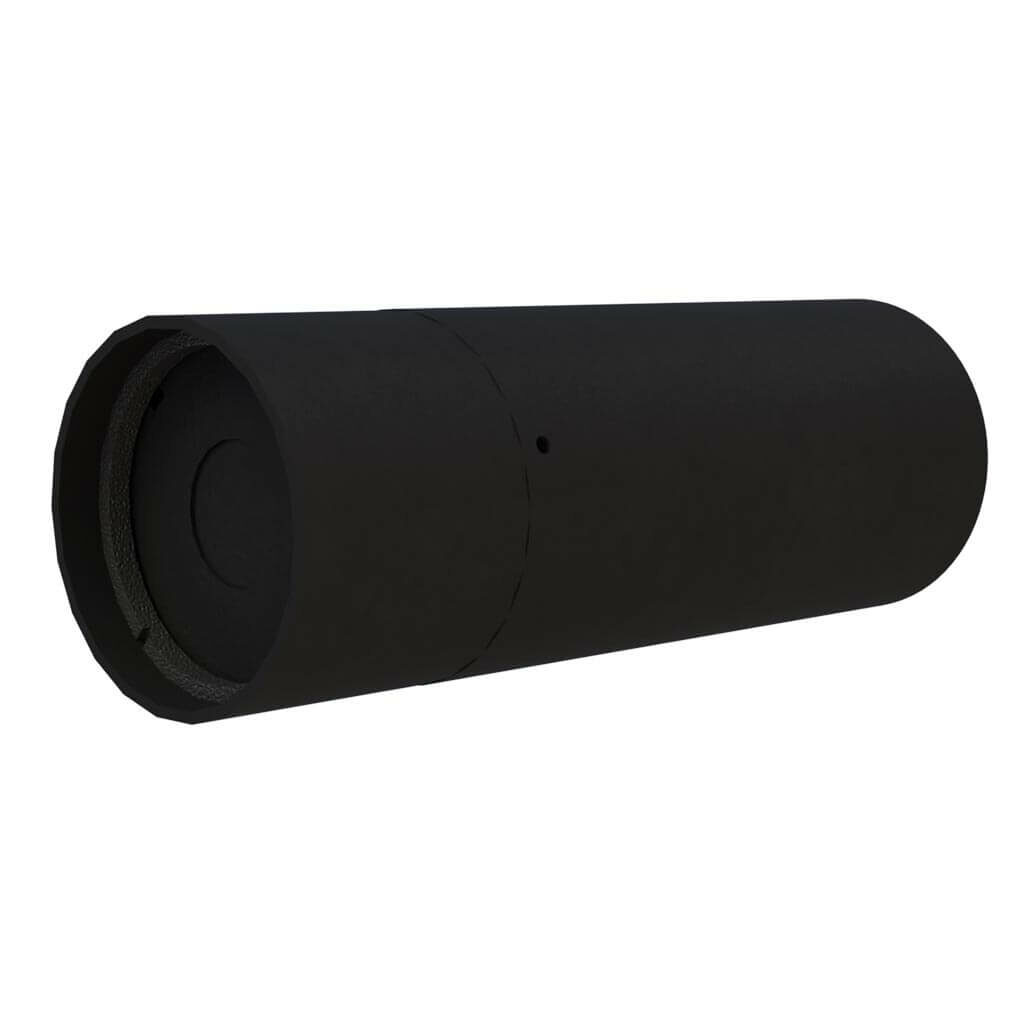

  • размеры: цилиндр Ø46×124 мм (без объектива);
  • материал корпуса: алюминий;
  • вес: 236 г (без объектива);
  • ударный нагрузки: до 20g при длительности 5 мс;
  • температурный диапазон: от -30 до 50 °С;
  • минимальная наработка на отказ: не менее 10000 ч;

Результаты:

  • собраны несколько образцов;
  • проведены лабораторные и натурные испытания;
  • оформлен полный комплект технической документации;
